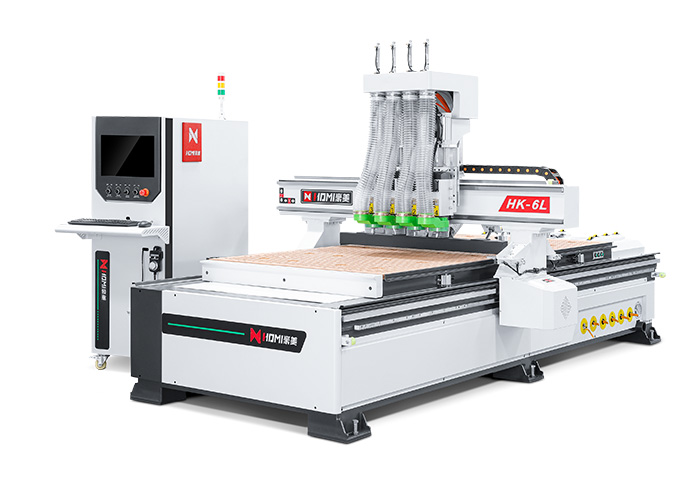

HK-6L 重型四工序開料機

產品簡述：

主要功能：柜體連接適合包括普通三合一，樂扣隱形件，槽孔滑扣隱形件，拉米諾隱形件等連接方式。異形板材，自動打孔，開槽。自動開料、一鍵吸塵推料等。軟件自動拆單，優化排版，減少浪費，設計加工一條龍。

適用范圍：適用于板式家具、定制家具、櫥柜衣柜、辦公家具、實木家具、桌椅門窗、木制品，裝修裝飾行業等。

可加工板材：適合密度板、生態板、多層板、刨花板、平直實木板、鋁蜂窩板等各種板材。

咨詢熱線：

139-2828-8503

立即咨詢

產品詳細

產品參數

每天加工板材數量	刨花板	45--95張
	密度板	80--150張
	多層板、實木板	60--110張
刀具	加工板材數量	刨花板：8-20張
		密度板：50-70張
		多層板、實木板：20-35張
效率方面	打孔速度	2秒/個
效率方面	切割速度	12-20米/分鐘
人員數量	2人

配置品牌

序號	配置型號	品牌	品牌LOGO
1	控制系統	臺灣寶元
2	驅動	雷賽
3	主軸電機	德國UFC/天一
4	減速機	臺邦
5	導軌	德國SLM
6	絲桿	臺灣TBI
7	齒條	BECHARM研磨	BECHARM
8	變頻器	貝士德	BEST
9	低壓電器	法國施耐德Schneider

技術參數

操作系統 Control system	臺灣寶元（MW2200A）帶手輪 Taiwai LNC（MW2200A） Handwheel/選配臺灣新代系統
工作電壓	380V±5% 50HZ1±1%
外形尺寸 Dimension	400023002500mm
有效工作行程 Working size	1220*2800mm(支持定制尺寸 Customized size available），最大進料高度70mm。
床身結構Machine structure	六腿重型床身，高溫淬火 Heavy duty with six leg, high temperature quenching
床身加工方式 Machine processing method	大型五面銑自動加工，精度2絲 Automatic 5 side machining with accuracy is 0.002mm
傳動組件 Drive parts	X、Y高精密齒輪齒條傳動 Z軸絲杠，Y軸德國SLM30導軌，帶法蘭滑塊 Y-axis is German SLM30 guide with flange slider
整機齒條 Rack	BECHARM研磨 BECHARM Griding
導軌齒條安裝誤差 Rail guide and rack installation error	導軌齒條安裝打表小于5絲 Less than 0.05mm
Z軸組件 Z axis parts	Z軸雷賽1500w純伺服電機帶抱閘 Z axis is Leisai 1500w servo motor with holding brake
Z軸固定方式 Z axis fixed method	采用一體電機絲桿軸承C＆U軸承 Adopt integrated motor screw rod bearing C & U
Z軸絲桿 Z axis screw rod	臺灣TBI絲桿 Taiwan TBI
整機電機組 Motor group	雷賽1500W純伺服 Leisai 1500w servo
整機減速機 Reducer	臺邦高精度減速機 GPG high precision reducer
主軸功率 Main spindle power	德國UFC主軸/天一 6KW4 German UFC spindle 6KW4 ，18000r/min(選配24000r/min)
變頻器 Frequency converter	貝士德
臺面結構 Working table structure	棕紅色高品質加厚ABS臺面 High quality Thickened ABS with brownish red　color
分區 Subregion	真空吸附6分區 Vacuum table with 6 subregion
真空吸附功率 Vacuum power	7.5KW水冷大功率真空泵 7.5kw Water cooled high power vacuum pump
吸塵方式 Dust collector method	主軸自動分區吸塵 Spindle automatic partition dust collector
對刀方式 Tool setting method	千分級自動對刀儀 Thousand classification automatic tool setting instrument
電器元件 Electrical components	法國施耐德Schneider France Schneider
整機線纜 Cable	德國高柔雙護全屏蔽線纜 German high flexible double protection full shield cable
定位系統 Position system	直角板材定位系統 Right angle panel position system
下料功能 Unloading function	雙氣桿自動推料（帶二次吸塵） Double air automatic pushing (with secondary dust collection)
上料功能 Loading function	可定制 Customizable
輔助功能 Auxiliary function	側面急停按鈕，定位氣缸，除塵 Side emergency stop button, positioning cylinder and dust collector
機柜 Machine cabinet	獨立大機柜，四風扇循環散熱方式 Independent large cabinet with four fans circulating cooling mode
外觀 Appearance	整機工業級設計外觀，外包圍美觀大方 The whole machine is industrial design appearance , beautiful and generous surrounding
整機速度 Working speed	極限速度可以達到80米/分鐘 Limit speed can reach 80 m / min
支持軟件 Software	支持G代碼/code：（nc）、mmg、Plt、eng、dxf的拆單或門板軟件 Support G code / Code: (NC), MMG, PLT, Eng, DXF dismantling software or door panel software
售后保障Ｗarranty period	符合出口質量標準，整機質保1年 1 Year with export quality standards

設備細節圖

	圖片展示	細節描述

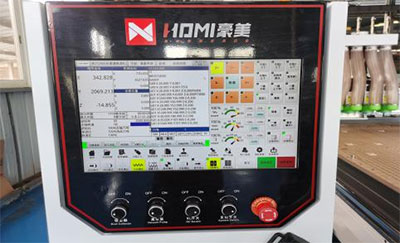

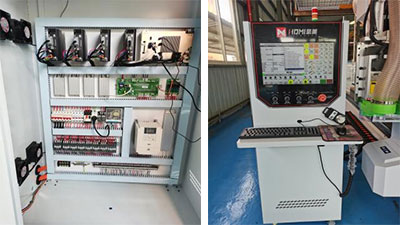

屏幕 Screen		清華紫光高清工業屏，臺灣寶元系統/新代控制界面設計人性化，傻瓜式操作，操作員經簡單培訓即可上崗，無需技術工。機器動作敏捷迅速，效率高，幫您實現產能飛躍。
控制電箱		控制柜內重要電器元器件均采用施耐德等進口電器元件；主線路上配有濾波器，可以消除干擾，保證了控制系統的穩定性。
伺服電機		伺服驅動采用雷賽1500W大功率伺服馬達，其具備高速度、高精度的傳動最高性能，馬達最大轉矩可達350%
推料二次吸塵		推料裝置帶吸塵系統，自動清潔臺面

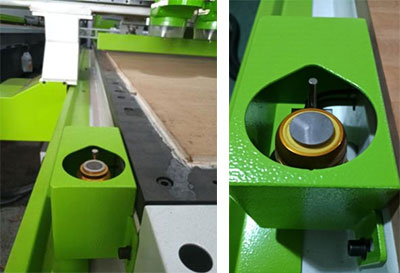

對刀儀		千分級高精度對刀儀，重復精度為0.002mm，IP68防護等級，300萬次觸點壽命，304不銹鋼線纜保護軟管，外罩保護盒。

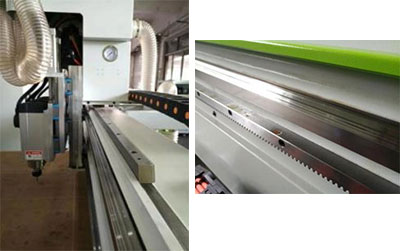

導軌齒條		凱特30 導軌：規格大，接觸面大，承載負荷能力強，在高速加工過程中可以更好的保證運行穩定性。導軌安裝面全部大型銑床銑平，數控打孔，精度高。

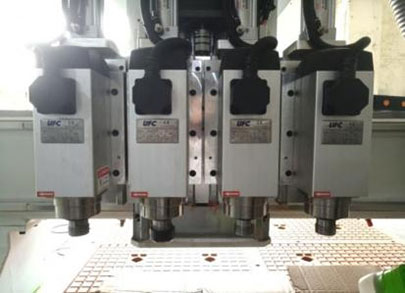

主軸電機		風冷式高頻主軸最大轉速18000r/min（可選24000r/min）.

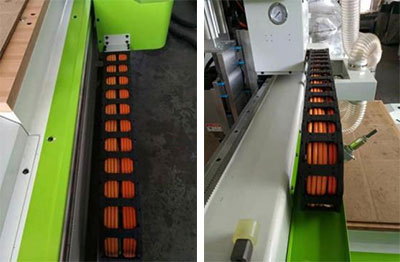

拖鏈		采用新型拖鏈，內分格，將信號線、電源線按照規格區分開，更好的防御信號干擾，同時也杜絕了線纜工作過程中擰在一起。電纜線采用高揉性屏蔽線，使用壽命更長
集中潤滑系統		采用智能中央集中潤滑系統配套容積式分流系統，讓設備的滑塊、軌道等運動系統自動保養，可調試油路設計，保證各注油點潤滑油的供給，延長設備使用周期

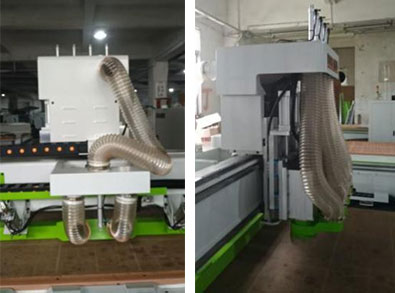

吸塵		超大吸塵罩，符合流體力學最優原理，雙向吸塵可使吸塵率達90%以上，效果提升40%，工廠更干凈、環保！

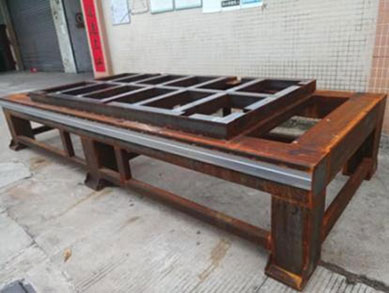

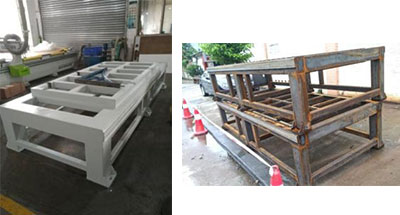

床身		采用方鋼焊接，回火處理，消除焊接應力，保證使用多年后不會變形。床身加強筋比較密集，增加了床身強度，保證底板不變形。
結構		床身經過精密計算保證操作員工翻料操作速度以及定位的準確性，是同行設備的兩倍以上并且沒有任何誤差，高剛性機體結構設計，并經材料應力分析及火處理，使機臺精度永久不變形。

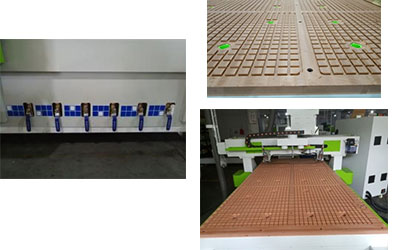

真空臺面和吸附		高品質ABS膠底板，耐寒耐熱，南北溫差不變形不爆裂。24個真空通道，吸力強勁。6個真空分區，可自由開閉分區，大小板均可吸附良好。
物流		安全生產，安全發貨，設備到達后，技術工程師當天到達用戶現場進行安裝、調試培訓。
